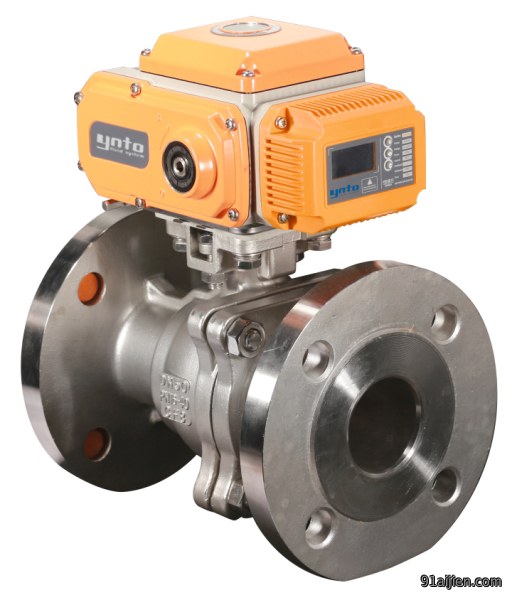

不锈鋼電動球阀（智能開關型）
◎ 额定扭矩: 30N.m
◎ 開關時間: 約3秒
◎ 可裝配25N.m以下的阀門：直通、三通球阀、蝶阀(fa)
◎ 额定電壓: AC230V、AC110V、AC24V
◎ 控製反饋方式: B3S、B3P、B3R ◎ 寿命长達2萬次(ci) *1
※ 在同一控製触點下不可將(jiang)兩臺或多臺執行器並聯使(shi)用
技術參数
|
電氣參数 |
额定電壓 |
AC230V 50/60HZ |
|
AC110V 50/60HZ |
AC24V 50/60HZ |
|
|
|
工作電壓範围 |
AC190-250V |
|
AC90-130V |
AC22-28V |
|
|
|
功耗 |
80W@運行0.0W保持 |
|
80W@運行0.0W@保持 |
70W@運行0.0W@保持 |
|
|
|
峰值電流@额定電壓 |
0.@5ms |
|
1.2A@5ms |
3.@5ms |
|
|
|
保险丝規格 |
2A |
|
|
10A |
|
|
|
電氣接口 |
端子接線排1/600V 6×(0.5-1.5)mm2 |
|
|
||
|
功能參数 |
额定扭矩 |
30N.m@额定電壓 |
|
|
|
|
|
|
回轉角度 |
90±2° |
|
|
|
|
|
|
回轉角度 |
110±2° |
|
|
|
|
|
|
手動操作 |
※ 配套六角(jiao)扳手，在断電下使用 |
|
|
||
|
|
運轉時間 |
約3秒 |
|
|
|
|
|
|
運轉頻率 |
非连續運轉 周期≥1min |
|
|
||
|
|
噪聲水平 |
65dB(A) |
|
|
|
|
|
|
位置指示 |
機械指示器 |
|
|
|
|
|
工作条件 |
電氣等級 |
I類（接地保護） |
|
I類（接地保護） |
III類（安全低壓） |
|
|
|
阻燃等級 |
1.6mmHB/UL94測試方法 |
|
|
||
|
|
防護等級 |
IP67 As Per En60529/GB4208-2008(所有方向) |
||||
|
|
|
F型 可加裝除湿加熱器 |
|
|
||
|
|
絕缘電阻 |
100MΩ/1500VDC |
|
100MΩ/1500VDC |
100MΩ/500VDC |
|
|
|
耐壓等級 |
1500VAC@1分鐘 |
|
1500VAC@1分鐘 |
500VAC@1分鐘 |
|
|
|
阀門配套的介質温度 |
≤80℃ 可與執行器直聯安裝 |
|
|
||
|
|
|
※ ＞80℃ 需加裝支架或散熱裝置 |
|
|
||
|
|
工作環境 |
※室内(nei)或室外，长期雨淋(lin)或阳光直射的環境中(zhong) |
||||
|
|
|
需加裝防護裝置，以保護執行(xing)器 |
|
|
||
|
|
防爆等級 |
非(fei)防爆產(chan)品，安裝應避免易燃易爆環境 |
|
|
||
|
|
環境温度 |
-20℃-60℃ |
|
|
|
|
|
|
非工作温度 |
※ ≤-40℃ or ≥80℃ |
|
|
|
|
|
|
環境湿度 |
5-95%RH 相對湿度，无結露 |
|
|
||
|
|
冲擊 |
≤300m/S2 |
|
|
|
|
|
規格尺寸/重量 |
振動 |
※10 to 55 Hz, 1.5 mm 雙振幅 |
|
|
||
|
|
安裝方式 |
360°任意(yi)角度，需预留手動(dong)操作或接線空間 |
||||
|
|
維護 |
免維護 |
|
|
|
|
|
|
證书類型 |
CE / MA / AL |
|
|
|
|
|
|
尺寸（LXWXH） |
见“規格尺寸” |
|
|
|
|
|
|
连接標準 |
ISO5211 F05、F07 |
|
|
|
|
|
|
輸出轴規格 |
内八方或外四方 |
|
|
|
|
|
|
孔深/轴长 |
孔深≤20mm，轴长≤13mm |
|
|
||
|
|
重量 |
3.8kg |
|
|
||
